Las bombas de vacío son muy útiles en disímiles campos de la vida diaria. Éstas se pueden adquirir en el mercado convencional o a través de internet y sus precios oscilan desde alrededor de 100 euros hasta más de 1000 (30 de julio de 2011), en dependencia del tipo, si son o no de segunda mano, etc. No obstante, existe la opción alternativa de construirla artesanalmente.

Bombas de vacío, las variantes más conocidas

Bomba con compresor mecánico

Una de las opciones más asequibles para la construcción de una bomba de vacío es la de utilizar un compresor de frigorífico para este fin. Las campanas de vacío construidas de este modo sólo son factibles para vacíos muy moderados, generalmente no superiores a las 50 micras. Si se pretenden entonces alcanzar niveles de vacío más elevados, se necesita buscar otra alternativa.

Otros tipos de bombas:

· Turbo moleculares

· De absorción

· De difusión

Construcción de una bomba casera

Las dos variantes más factibles de construcción de equipos de vacío son la de compresor de aire (bomba mecánica) y la de difusión.

A continuación se detalla cómo construir la primera de estas variantes.

Bomba con compresor mecánico

Los materiales y componentes fundamentales para construir este tipo de bombas son:

· Compresor de nevera u otro semejante.

· Una campana de vidrio o metálica.

· 2 válvulas de servicio.

· 2 mangueras.

· 2 tapones para las válvulas.

· Un interruptor.

· Un filtro para evitar que salpique el aceite (puede ser construido artesanalmente).

Todo el sistema se conecta del siguiente modo:

Al compresor se conectan las dos mangueras y las dos válvulas. Una de estas mangueras con su válvula a la entrada de aspiración del compresor y la otra manguera y válvula al puerto de descarga. La válvula de aspiración se conectará herméticamente a la campana de vidrio o metálica para evitar cualquier tipo de fuga o intercambio de gases del exterior hacia la campana de vacío. Al otro extremo del sistema, en la válvula de descargue, se coloca un filtro.

Funcionamiento

El compresor, mediante un rotor u otro tipo de sistema mecánico, absorbe el aire contenido dentro de la campana de vacío a través de la manguera conectada a ésta. Por su parte la válvula de aspiración permite que el aire circule en un solo sentido, es decir, posibilita que salga de la campana pero impide que vuelva a entrar. El aire pasa entonces a través del compresor y sale por el puerto de descarga hacia la manguera y la válvula conectada a éste. El filtro colocado al extremo tiene como única función impedir el derrame del aceite que se encuentra dentro del compresor y que funciona como una especie de barrera entre los dos medios, es decir, el del interior de la campana y el medio externo.

Por último acotar que en los sitios Elaireacondicionado.com o Repara-tu-mismo.webcindario.com pueden encontrar más información al respecto.

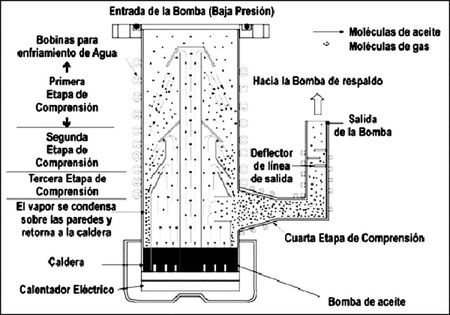

Bomba mecánicaBomba de difusión
